使用材料 ※特許出願中



液状化対策の原理

液状化現象とは、地震の揺れにより砂地盤が液体状になる現象であり、その結果、建物が沈下したり、マンホールが浮上します。 液状化現象は、地盤の砂と砂とを結合させ地盤を固めることで抑えることができます。


図

製品の特徴

長期耐久性

セメントを主成分とするため、セメントと同様に長期耐久性に優れています。

高浸透力・高強度
セメントの微粒子化により高い浸透力を発揮します。そして高強度の改良体を得ることができます。

3種類の基本配合
瞬結型・中結型・緩結型とゲルタイムの異なる3種類の基本配合があり、地盤環境や注入方法等により選定することができます。

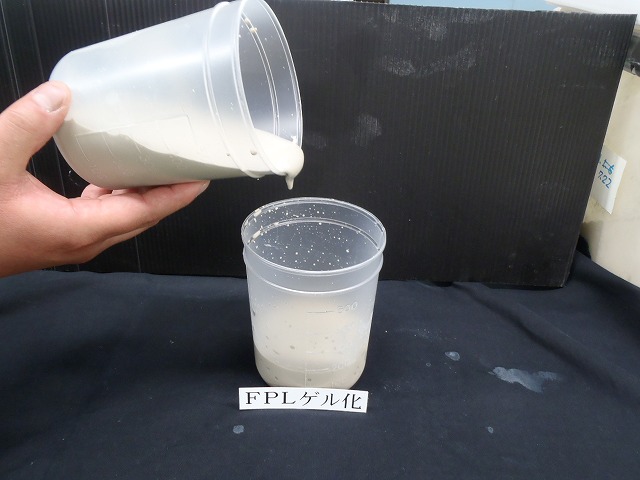

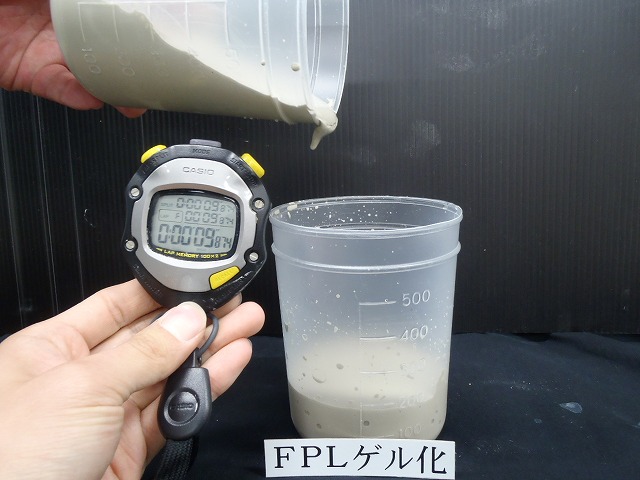

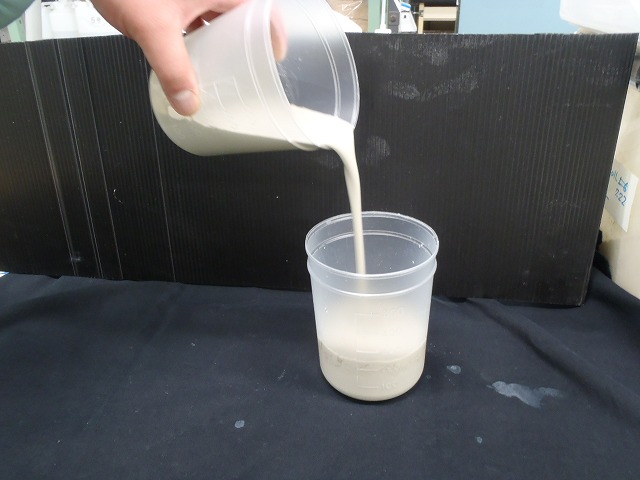

ゲル化実験状況

手順1 手順2
手順3 手順4
基本物性
※本記載のデータ等の記載内容は、代表的な試験値に基づくものです。

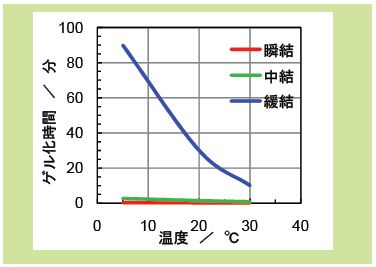

ゲルタイム
図

温度 / ℃
瞬結
中結
緩結
5
0.3
2.75
90
20
0.17
1.5
30
30
1.3
0.87
10

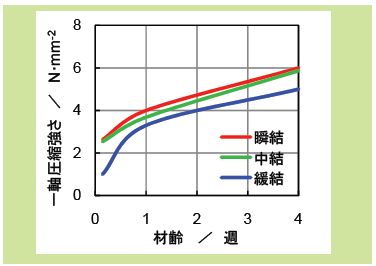

一軸圧縮強さ(ホモゲル)
図

材齢/ 週
瞬結
中結
緩結
0.14
2.63
2.53
0.21
1
3.93
3.68
3.31
4
5.96
5.87
4.65



標準配合表(400Lあたり)

瞬結
A液(200L)
B液(200L)
ゲルタイム
(20℃)
FPL主材
FPL促進材
清水
FPL硬化材
清水
100 kg
40kg
152 L
65 L
135 L
10 秒

中結
A液(200L)
B液(200L)
ゲルタイム
(20℃)
FPL主材
清水
FPL硬化材
清水
100 kg
165L
100L
100L
1分30秒

緩結
A液(200L)
B液(200L)
ゲルタイム
(20℃)
FPL主材
FPL調整材
清水
FPL硬化材
清水
100 kg
1.5kg
165L
100L
100 L
30分

薬剤性状

フジパワーロックは、「FPL主材」、「FPL促進剤」、「FPL調整剤」および「FPL硬化材」にて構成されています。


FPL主材
主成分
セメント鉱物
外観
灰色粉末
密度(g/cm3)
2.9
荷姿
20kg袋
FPL促進剤
主成分
カルシウム系
外観
白色粉末
密度(g/cm3)
3.0
荷姿
20kg袋
FPL硬化材
主成分
ケイ酸塩系
外観
透明液体
比重
1.45
荷姿
ドラム缶・コンテナ
FPL調整剤
主成分
リン系
外観
白色粉末
密度(g/cm3)
3.0
荷姿
20kg袋

Copyright (C) L.D.M.工法研究会. All Rights Reserved.
